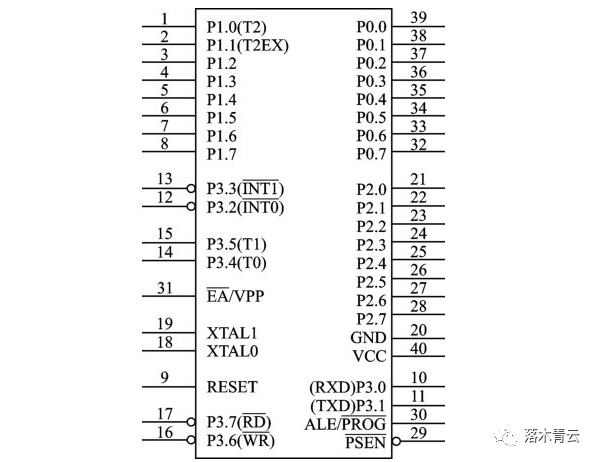

51系列单片机,包含后边增强型52系列,他们的外观根本都是通用的,不管那家出产的大致都能够彼此替换,当然是插件的替换插件的,贴片的替换贴片的!下面运用最根底的版原本介绍一些它是引脚散布。
ALE/PROG为地址锁存答应信号端,在运用外部存储器时经过输出脉冲信号作为锁存低8位地址的操控信号,它也能够用作为带有片内EPROM的51单片机供给编程脉冲输入。
EA /VPP是外部程序存储器地址答应输入操控信号,高电平常答应读取外部EPROM,低电平则制止。它的别的一个功用是作为固化编程电压的输入端,此功用运用不多,了解即可。
P1~P3口都是带有内部上拉电阻的准双向I/O端口,其间P3口的每个引脚还具有第二功用,如串口,外部中止,守时器核算器输入,外部RAM读写使能。在增强型芯片中P1.0和P1.1具有的第二功用分别为守时器2输出信号端和守时器2输入捕捉端。
温馨提示:以上这些信息除了教材,网络有之外,更多信息能够在芯片厂商官网或代理商网站上获取。这儿再次着重一下学会获取芯片手册的重要性,许多教材里没有的或许作者不会告知你的信息在芯片手册中或许能够查找到(现在是个人都能够出版,而且出版的人也不必定就实践使用过他写的内容,芯片作业环境也或许不相同,即便你们进行相同的操作,成果或许也未必就相同)。
假如你运用的芯片有更新过那最好从官网下载一份数据手册来比照看看,平常运用时若遇到信息有差异时,应以官方数据手册为准,也能够向官方咨询承认!在作业中你必定会遇到没触摸过的芯片,乃至有时你或许找遍全网都不必定能找到丁点运用参考资料,这时数据手册便是你的攻略,假如遇到国内连芯片数据手册都找不到的话,那就去另想办法,学会国外查找吧~

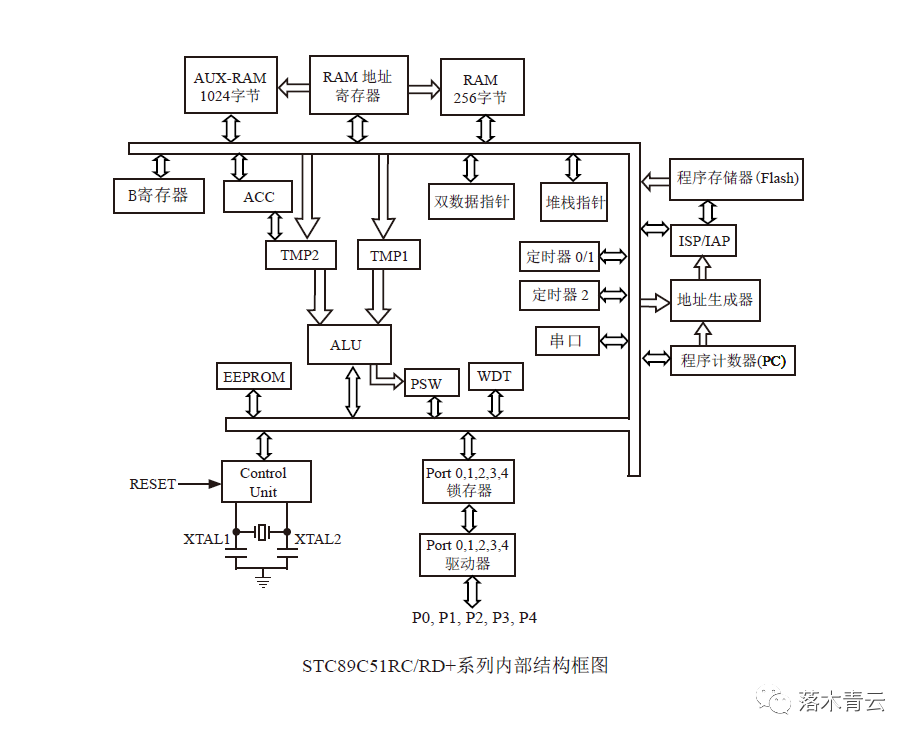

51单片机内部的根本功用模块能够分为中央处理器CPU、存储器(RAM,ROM,FLASH)、I/O口、守时器/计数器和中止体系几部分。

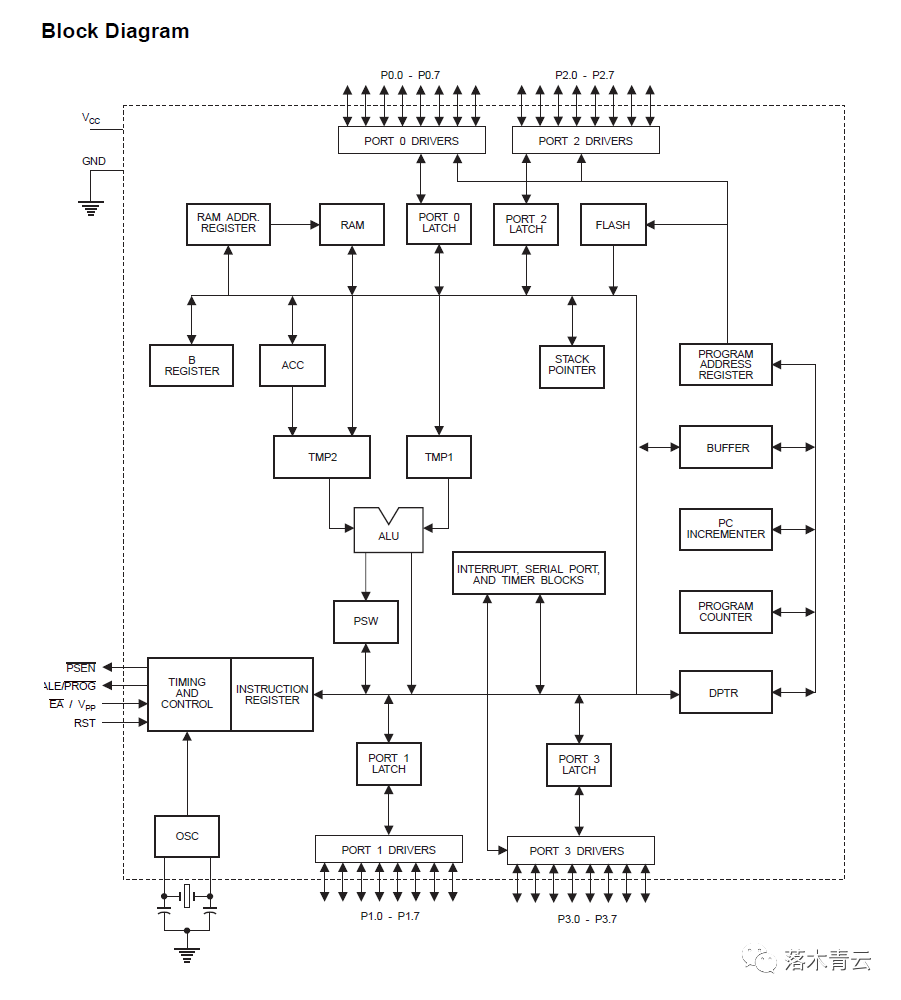

这是Atmel官方数据手册中给出的内部结构示意图,咱们能够先试着看一下它,英文根底好一点的应该能看懂个大约吧。
中央处理器:包含运算器ALU和操控逻辑构成,其间也包含若干特别功用寄存器(SFR)。
存储器:51系列单片机存储器选用的是程序存储器和数据存储器彻底分隔的哈弗结构,二者各有自己的寻址办法、寻址空间和操控体系。内部数据存储器和程序存储器的巨细与类型相关,还能够扩展外部数据存储器和程序存储器。
守时器/计数器:守时/计数器是51单片机的重要部件,它就像课程表相同,什么时候让芯片履行什么程序,当然这仅仅它的一部分功用,它也能够输出脉冲信号,捕获外部脉冲等等。
中止体系:中止简略来说便是打断长在履行的程序转而去做另一件事,就像咱们依照课程表上课,忽然天气预报说飓风要来了,校园都要提早下课。在51单片机里中止便是给咱们供给设置一些比一般程序优先级更高的程序已处理一些对时效要求高的使命,履行完中止事情之后再康复履行正常程序。
关键字:51单片机修改:什么鱼 引证地址:51单片机的引脚散布与内部功用结构
