STM32单片机学习笔记(5):ADC模数转换器
时间: 2023-08-04 10:15:14 |   作者: 触控芯片

  运用CubMX生成依据32单片机的HAl库工程,然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习,零本钱运用仿线单片机。这是第五部分针对STM32单片机内置ADC模块的学习和了解。

  其他坚持默许即可。 然后便是编写程序,程序代码在后面会列出来,这儿简略说说自己遇到的一些问题。刚开端出来的成果满是0,可是网上有人说在什物开发板上是能够正常运转的。本来想抛弃选用ADC0832模块的,不过不幸的作业又发生了,由于我现已在网上找到了相关的源代码和仿真原理图,因而我一开端觉得没有什么问题,可是我的Proteus软件上没有ADC0832的仿真Model,很乖僻,为什么他人装置的Proteus上就有,我装置的就没有,我上网查也查不出来。

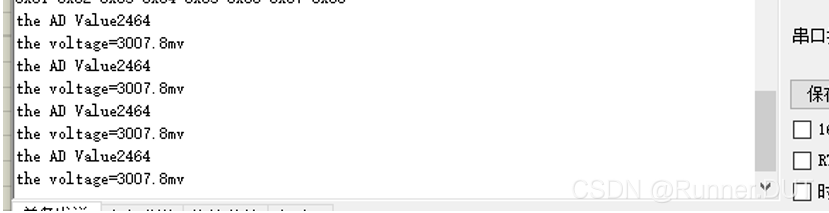

  后来,我深信自己的程序是没有问题的,所以开端找硬件的问题,我在Proteus的引脚装备里好好检查了一下,发现我的VSSA在GND类里,肯定是不对的,所以调整过来了。从头运转程序,发现程序直接卡死了,卡死的方位在Printf函数中,上网查了一下材料,也有许多Printf函数卡死的现象和处理办法,比较简略的便是运用use microlib(微库),可是我的Keil里设置的是现已选用微库了,但是网上引荐的是说最好不要运用微库,除非是在单片机资源很严重的情况下,所以我就把微库勾选去掉了,哎,程序竟然就好用了。终究成果如下图所示。

  关键字:修正:什么鱼 引证地址:STM32单片机学习笔记(5):ADC模数转换器
